รายลเอียด

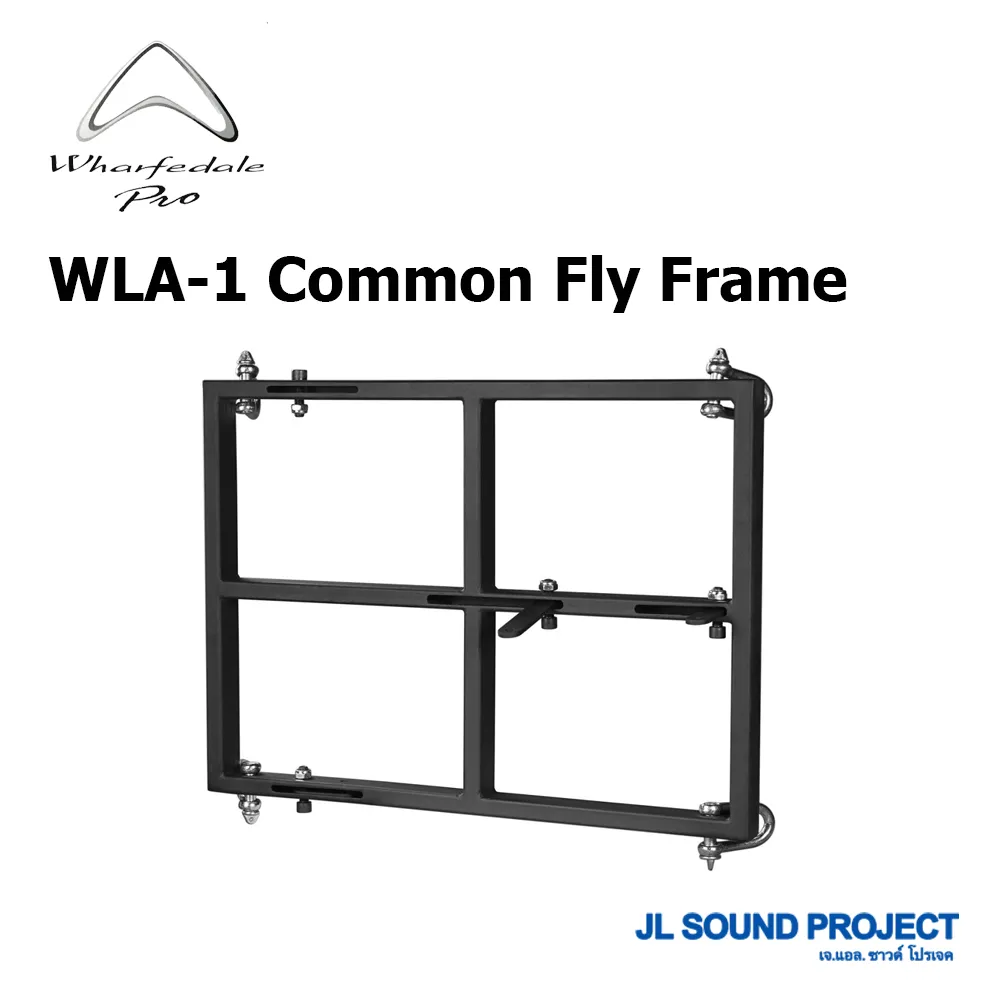

• Configure the system how you like with the WLA-1 Common Fly Frame.
• Subs at the top ? WLA-115’s or WLA-112’s. The Common Fly Frame supports all
the different models in the WLA-1 series.
• Note : WLA-1 Common Fly Frame supports up to 3 pcs of WLA-118SUB
(A). WLA-118SUB (A) will not fly with WLA-121SUB (A)
SKOTHZ WM-688HH ชุดไมโครโฟนไร้สายแบบ UHF ระดับมืออาชีพ รองรับการใช้งานแบบ Dual Channel เหมาะสำหรับงานเวที งานประชุม สัมมนา ไปจนถึงงานแสดงและความบันเทิงทุกรูปแบบ
ระบบทำงานบนคลื่นความถี่ UHF แบบ Dual Band พร้อมวงจรดิจิทัล และมีช่องความถี่ให้เลือกใช้งานมากถึง 175 ความถี่ ช่วยลดปัญหาการรบกวนของสัญญาณได้อย่างมีประสิทธิภาพ
ตัวเครื่องรับ (Receiver) มาพร้อมหน้าจอ LCD แสดงผลแบบตัวอักษรสีขาว แสดงสถานะการทำงานครบถ้วน เช่น Group, Channel, Frequency, ระดับสัญญาณ RF/AF และระดับแบตเตอรี่ พร้อมฟังก์ชัน Auto Scan สำหรับค้นหาความถี่ที่เหมาะสมโดยอัตโนมัติ
รองรับระยะการใช้งานไกลสูงสุดถึง 200 เมตร และมีระบบ IR Sync สำหรับตั้งค่าความถี่ระหว่างตัวรับและไมโครโฟนได้อย่างรวดเร็วและแม่นยำ
เหมาะสำหรับการใช้งานตั้งแต่เวทีขนาดเล็กจนถึงขนาดใหญ่ ห้องประชุม ห้องสัมมนา งานพูด และงานบันเทิง
คุณสมบัติหลัก (Main Features)
- ระบบไมโครโฟนไร้สายแบบ Dual Channel
- คลื่นความถี่ UHF แบบ Dual Band
- (694.3 - 702.7 MHz และ 748.3 - 757.7 MHz)
- แบนด์วิดท์รวม 17.8 MHz
- รองรับความถี่สำเร็จรูป 175 ช่อง ลดปัญหาสัญญาณรบกวน
- หน้าจอ LCD แสดงผลครบถ้วน (Group / Channel / Frequency / RF / AF / Battery)
- ฟังก์ชัน Auto Scan ค้นหาความถี่อัตโนมัติ
- ระยะการใช้งานสูงสุดประมาณ 200 เมตร
- เทคโนโลยี IR Sync สำหรับตั้งค่าความถี่อย่างรวดเร็ว
- เหมาะสำหรับงานเวที งานประชุม และงานอีเวนต์ทุกประเภท
ข้อมูลทางเทคนิค (Technical Specifications)
ตัวรับสัญญาณ (Receiver)
- ความถี่ใช้งาน: 694.3 - 702.7 MHz และ 748.3 - 757.7 MHz
- ระบบควบคุมความถี่: Phase-Locked Loop (PLL)
- Dynamic Range: 96 dB
- ค่าความเพี้ยน (Distortion): 0.3%
- การตอบสนองความถี่: 30 Hz – 20 kHz (±2 dB)
- อัตราส่วนสัญญาณต่อเสียงรบกวน (S/N): 96 dB
- ความไวในการรับสัญญาณ: -95 dBm
- หน่วงสัญญาณ: 3 ms
- เสาอากาศ: แบบถอดได้ ½ Wave (BNC Connector)
- แรงดัน Booster เสาอากาศ: 9V DC
- แหล่งจ่ายไฟ: 12 – 18V DC 500 mA
- เอาต์พุตเสียง:
- 1 x 6.35 mm (400 mV)
- 2 x XLR Balanced (800 mV)
- อุณหภูมิการใช้งาน: -18°C ถึง +60°C
- ขนาด: 210 x 152 x 44 มม.
ไมโครโฟนแบบมือถือ (Handheld Microphone)
- โครงสร้างโลหะแข็งแรง ทนทาน
- ตะแกรงไมค์แบบ Membrane ป้องกันการบุบ
- หน้าจอ LCD พร้อมระบบหรี่แสงอัตโนมัติ
- ประเภทไมโครโฟน: Dynamic
- รูปแบบการรับเสียง: Cardioid
- ความถี่ใช้งาน: 694.3 - 702.7 MHz และ 748.3 - 757.7 MHz
- การตอบสนองความถี่: 30 Hz – 20 kHz (±2 dB)
- ความไว: 5.6 mV/Pa (-45 dBV/Pa)
- SPL สูงสุด: 135.5 dB
- ความต้านทาน: 1000 โอห์ม
- ความเสถียร RF: <10 kHz@Fc
- กำลังส่ง: 30 mW
- การแผ่สัญญาณฮาร์มอนิก: -50 dBc
- หน้าจอแสดงผล: LCD + LED
- แบตเตอรี่: AA 1.5V จำนวน 2 ก้อน (รองรับแบบชาร์จได้)
- ระยะเวลาการใช้งาน: สูงสุดประมาณ 8 ชั่วโมง
- วัสดุ: อะลูมิเนียม + ตะแกรงเหล็ก
- ขนาด: สูง 264 มม. / เส้นผ่านศูนย์กลาง 49 – 34.4 มม.
- น้ำหนัก: 371.5 กรัม
อุปกรณ์ภายในชุด
- ตัวรับสัญญาณ (Receiver) 1
- เสาอากาศ 2
- อะแดปเตอร์ไฟสำหรับ Receiver 1
- ไมโครโฟน Handheld หรือ Bodypack 2
- ที่จับไมค์ 2
- ถ่านชาร์จ AA 4
- แท่นชาร์จถ่าน AA 1
- สายสัญญาณ Phone Jack 1
- กล่องพลาสติกสำหรับพกพา 1
- คู่มือการใช้งาน 1
specifications
Technical Specifications
Receiver
| Specification | Details |
| Carrier Frequency | 694.3 - 702.7 MHz & 748.3 - 757.7 MHz |
| Dynamic Range | 96 dB |
| Distortion | 0.3 % |
| Frequency Response | 30 Hz - 20 kHz / ± 2 dB |
| Signal / Noise Ratio | 96 dB |
| Receiving Sensitivity | -95 dBm |
| Transmission Delay | 3 ms |
| Antenna Types | Detachable ½ wave with BNC connector |
| Antenna Booster Power | 9V DC |
| Power Supply | 12 - 18V DC 500 mA by external power supply |
| Audio Output | 1 × 6.35 mm (400 mV), 2 × XLR Balance Output (800 mV) |
| Operating Temperature | -18°C to +60°C |
| Dimensions | H 44 mm W 210 mm D 152 mm |
| Dimensions (including antenna jack, knob) | H 50 mm W 210 mm D 180 mm |
Handheld Microphone
| Specification | Details |
| Element type | Dynamic |
| Polar pattern | Cardioid |
| Carrier Frequency | 694.3 - 702.7 MHz & 748.3 - 757.7 MHz |
| Frequency Response | 30 Hz - 20 kHz / +-2 dB |
| Sensitivity | 5.6 mV/Pascal (-45 dBV/Pa) |
| Maximum SPL | 135.5 dB SPL (1% THD) |
| Impedance | 1000 ohms |
| RF Stability | <±10 kHz@Fc |
| Power Output | 30 mW |
| Harmonic Radiation | -50 dBc |
| Display by | LCD + LED |
| Battery | 2 × 1.5 V AA Battery / Rechargeable Battery Supplied |
| Battery Operation | 8 Hrs |
| Finish | Black polyurethane paint |
| Materials | Aluminum, steel wire grille screen |
| Dimensions | Height : 264 mm Width (Max/Min) : 49 / 34.4 mm |
| Net weight | 371.5 g |
